高精度視覺四軸數控鉆孔機
|
☆加工行程：400*300*200mm
|
|
☆編程方式：CDA圖檔導入/電腦編程/教導式編程/手動編程
|
|
☆主軸：0-60000轉精密高速主軸
|
|
☆重復定位精度：±0.02mm
|

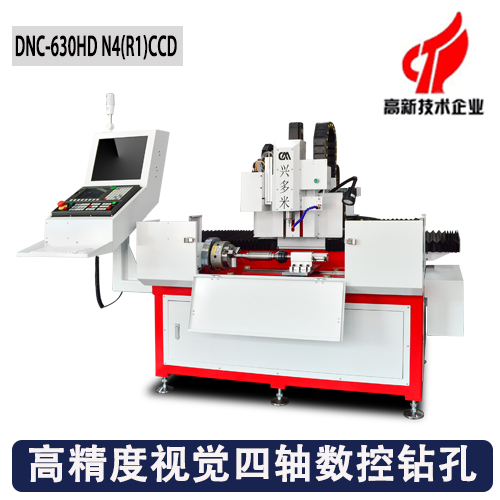

DNC-630HD N4(R1)CCD高精度視覺四軸數控鉆孔機
DNC-630HD N4(R1)CCD高精度視覺四軸數控鉆孔機，配備CCD視覺定位系統的微孔高速鉆，專門針對軸類產品的微孔孔加工，有效加工行程X軸400*Y軸300*Z軸200mm*A軸旋轉360度，適合需要多角度自動分度及自動定位鉆孔的產品。
數控系統采用臺灣臺達品牌，搭配同品牌絕對值伺服電機，并選配臺達CCD工業視覺系統，通過CCD自動掃描校正產品相對位置，并計算出數值后自動錄入機床坐標，使產品能夠精確多個角度加工，滿足客戶自動化生產。
第四軸選用諧波伺服轉臺，并搭配氣動卡盤，實現自動快速夾緊工件，配合機械手上下料節拍，方便快捷的同時保證加工精度。
主軸采用60000轉高速高精度主軸，不但加工效率高，對刀具的磨損也有很好的保障。
直排式刀庫共4把刀，支持自動換刀，一次裝夾即可完成多道工序加工。
整機絲桿導軌選用臺灣上銀品牌、精度保持性好。各傳動軸添加自動潤滑油泵，系統定時定量打油，無需人工保養。
